Sistemas de medida para el ascensor del futuro:
KCI 419 Dplus y LINA 200

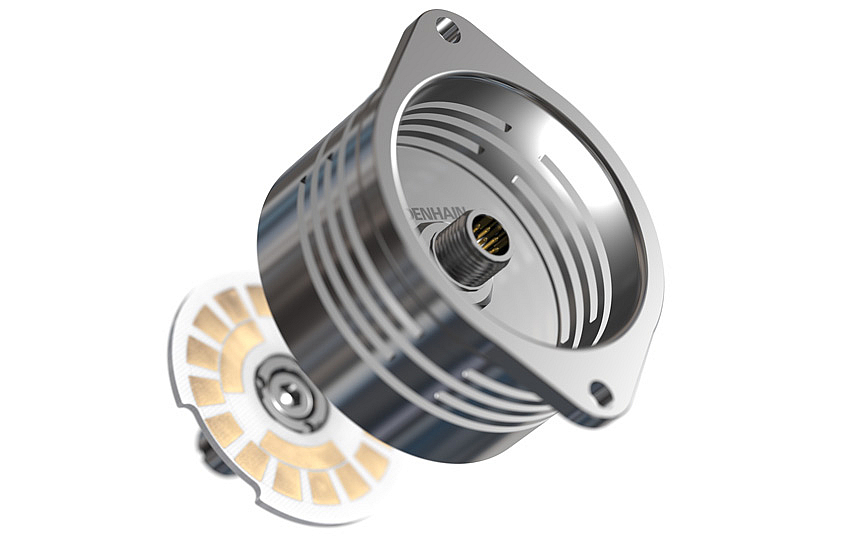

El captador rotativo inductivo para ascensores KCI 419 Dplus no solo indica los datos de posición para la regulación del accionamiento de los ascensores sin cables. Además, también puede detectar la carga de los frenos sin otro microinterruptor y registrar su temperatura. Por todo ello, el KCI 419 Dplus es apto para la monitorización de los frenos. Suministra los datos de diagnóstico a través de la interfaz EnDat a la electrónica subsiguiente, que puede deducir el estado del freno —liberado o cerrado— y el desgaste del freno.

El nuevo KCI 419 Dplus ofrece más disponibilidad y seguridad, así como un esfuerzo considerablemente menor de instalación, cableado, ajuste y mantenimiento. Un sistema incluye:

• Regulación del motor
• Control de desbloqueo de frenos
• Indicador de desgaste
• Monitorización de la temperatura
• Autodiagnóstico online
• Transmisión de datos digital

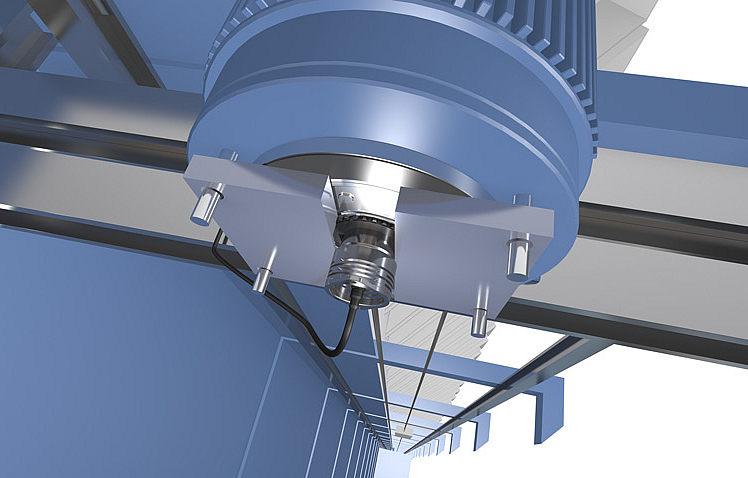

Gracias a su proximidad al motor y a los frenos, el KCI 419 Dplus también proporciona datos relevantes para el control de la temperatura, de nuevo sin sensores adicionales. Estos datos permiten obtener asimismo información sobre funciones defectuosas.

El cableado de todo el sistema es mucho más sencillo, dado que todos los parámetros se transmiten a través de un cable con la interfaz puramente en serie  EnDat 2.2 . Otras ventajas son las opciones mejoradas de monitorización remota y mantenimiento predictivo.

Además de estas opciones completamente nuevas, el KCI 419 Dplus ofrece todas las ventajas de los captadores rotativos clásicos de HEIDENHAIN. La captación inductiva es resistente a la suciedad y las vibraciones y destaca por su alta seguridad operativa.

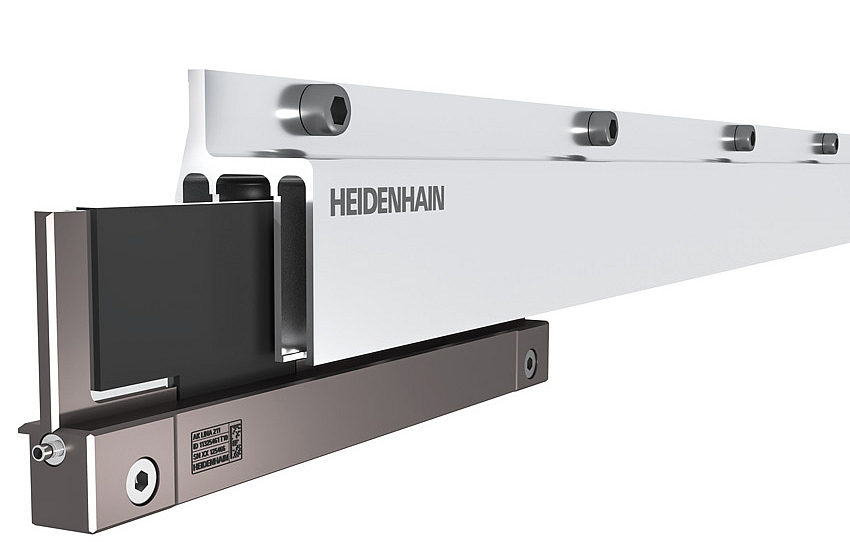

Una cabina de elevación que no se mueve por cables y que puede desplazarse tanto en vertical como en horizontal; esta es la visión con la que HEIDENHAIN suministra tecnología de medida: el sistema lineal de medida inductivo LINA 200. Consta de dos pistas con diferentes períodos de señal, que se compensan respecto a un valor de posición absoluto.

Una particularidad de la regla es que las dos pistas no están dispuestas en un plano, sino que están situadas una frente a otra. El diseño de la regla en forma de U dispuesto para ello permite la captación del soporte de medida por ambos lados. Asimismo, la versión de capa doble protege la graduación y la captación ante impactos mecánicos o electromagnéticos. Además, este tipo de diseño presenta un peso reducido y la máxima rigidez.

LINA 200 proporciona de forma fiable señales de posición de alta precisión para el control de accionamiento del ascensor sin cables. También ofrece tolerancias suficientes para un concepto de instalación práctico en el hueco del ascensor y para compensar los movimientos del edificio. En desplazamientos lentos, durante el frenado previo a una parada y al acelerar después de esta, la alta precisión de los valores de posición (18 bits en una longitud de medida de aprox. 600 mm) garantiza un movimiento suave y muy agradable.

Además, las señales de los cabezales captadores del LINA 200 son tan estables y reproducibles que los valores de diagnóstico definidos en el protocolo EnDat en cuanto a la calidad de señal permiten obtener información sobre las tolerancias mecánicas de los carriles guía. Así, el sistema lineal de medida LINA 200 sirve para el control del accionamiento a la vez que proporciona datos para el diagnóstico permanente y la monitorización del estado del sistema mecánico, lo que permite reconocer cualquier irregularidad durante el funcionamiento en modo de desplazamiento.

La interfaz EnDat 2.2 transmite los valores de posición de alta precisión de forma puramente digital a la electrónica subsiguiente. Sin embargo, en este caso, EnDat 2.2 todavía presenta otra ventaja importante y relevante para la seguridad, teniendo en cuenta que alrededor de los motores lineales habitualmente se generan fuertes interferencias electromagnéticas. La interfaz EnDat 2.2 dispone de una alta compatibilidad electromagnética y garantiza —al contrario que la transmisión de datos tradicional con señales analógicas— una transmisión de datos segura incluso en entornos de dichas características.

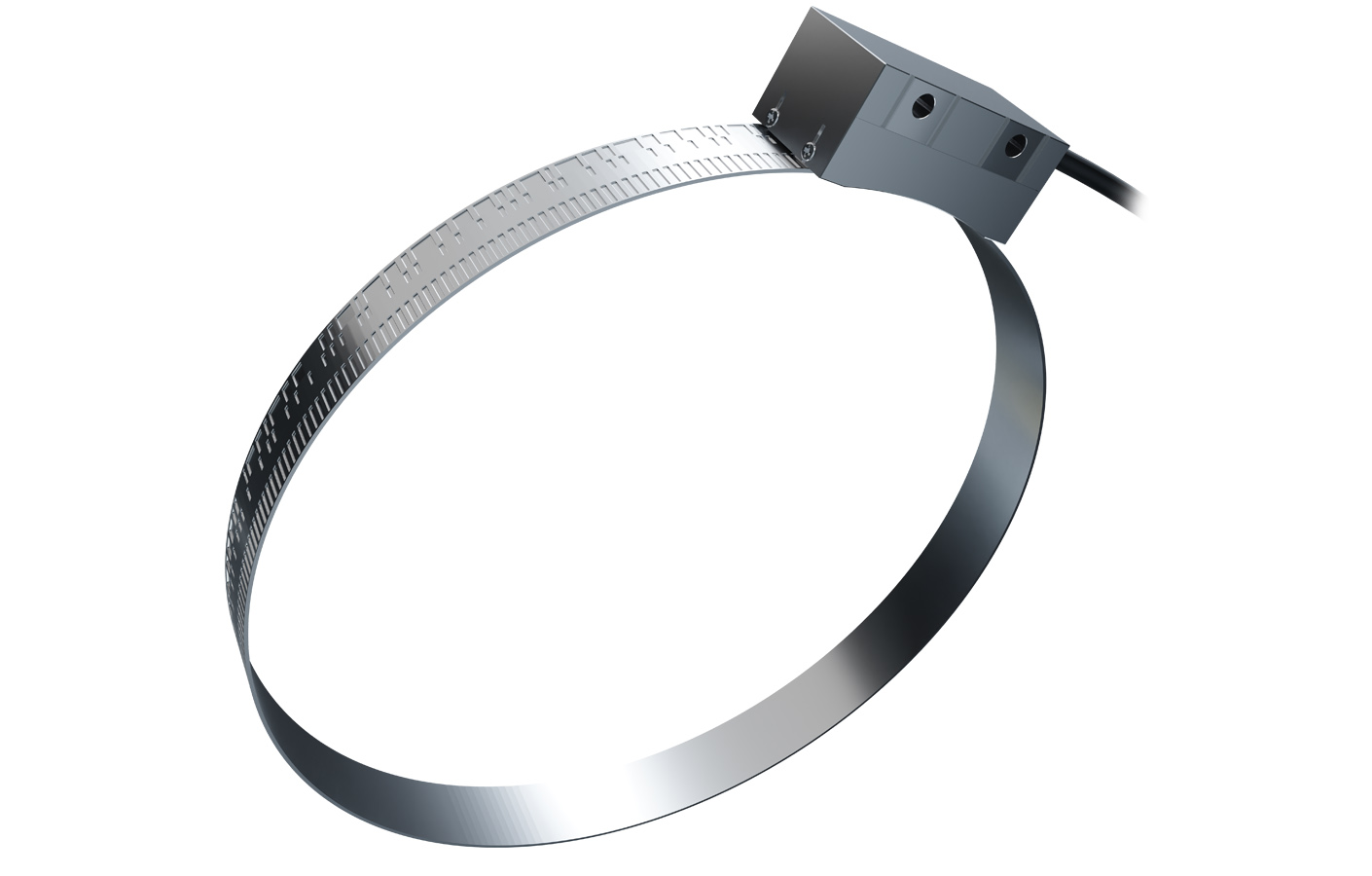

En el ascensor sin cables del futuro, la dirección del desplazamiento cambia de vertical a horizontal en las articulaciones rotativas del eje del ascensor, accionadas por potentes motores de alto par. Los datos de posición necesarios para la regulación del motor de alto par se obtienen de los sistemas angulares de medida modulares, como el AMO WMK. Como alternativa, se pueden utilizar sistemas lineales de medida abiertos, como los de la serie HEIDENHAIN LIC.
