GAP 1081

Sistema lineal de medida incremental abierto de gran precisión

Para mediciones verticales de distancia Out-of-Plane
Espejos de medición de alta precisión fabricados en cerámica de vidrio Zerodur de hasta 3040 mm de longitud.
Recorrido de medición ±2 mm
Alta precisión de repetibilidad
Interfaz: 1 V_pp

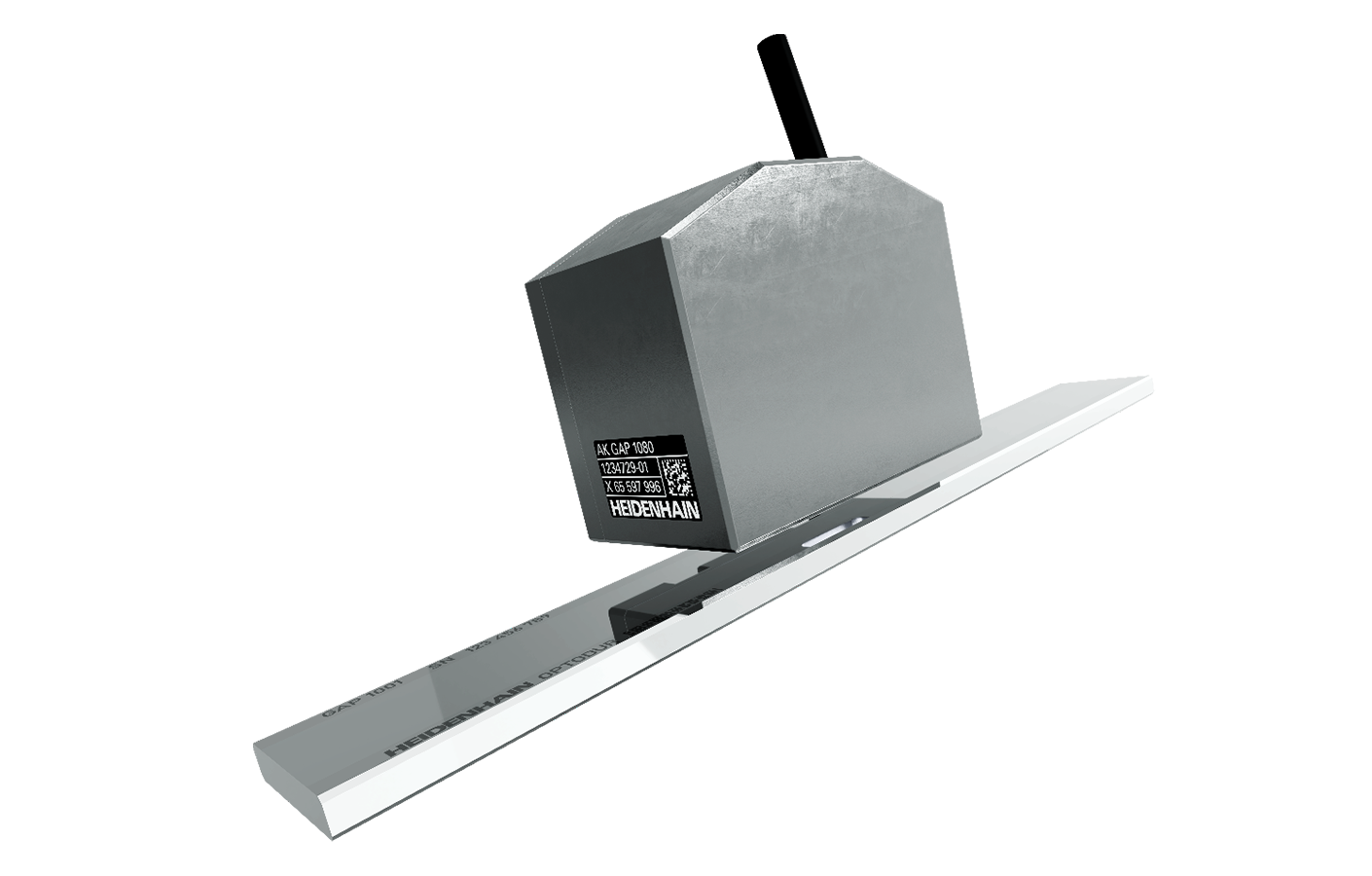

[Translate to Spanish:] Inkrementales offenes Langenmessgerät GAP 1081

Medición Out-of-plane

El GAP 1081 mide la distancia entre un espejo de medición y el cabezal captador. De este modo, la aplicación permite realizar una medición Out-of-Plane de forma rápida y sencilla.

Marcas de referencia opcionales

El GAP 1081 está disponible opcionalmente con una marca de referencia situada en la distancia de trabajo nominal. De este modo, pueden construirse sistemas de metrología capaces de proporcionar valores absolutos de posición Out-of-Plane.

Superficie OPTODUR

El espejo de medición con capa superficial OPTODUR está disponible en longitudes de hasta 3 metros. Así pues, el GAP es adecuado tanto para tareas sencillas de posicionamiento vertical como para mediciones continuas sobre toda una superficie.

Tecnología de medición multidimensional

Mediante la disposición de varios cabezales captadores sobre uno o dos espejos de medición, es posible captar hasta seis grados de libertad de un eje dentro de una sola superficie.

Encuentre su representante más cercano

Descargas

Catálogo: MULTI-DOF

Catálogo: Cable y conector enchufable

Catálogo: Interfaces

Variantes del producto

El sistema de medición de longitud abierto GAP 1081 está compuesto por un espejo de medición y un cabezal captador. En las listas, seleccione los dos componentes que correspondan. Si desea asesoramiento adicional, póngase en contacto con nuestro departamento de ventas por teléfono, correo electrónico o a través del formulario de contacto.

Enlace a los cabezales captadores

Espejo de medición

Cabezal de captación
