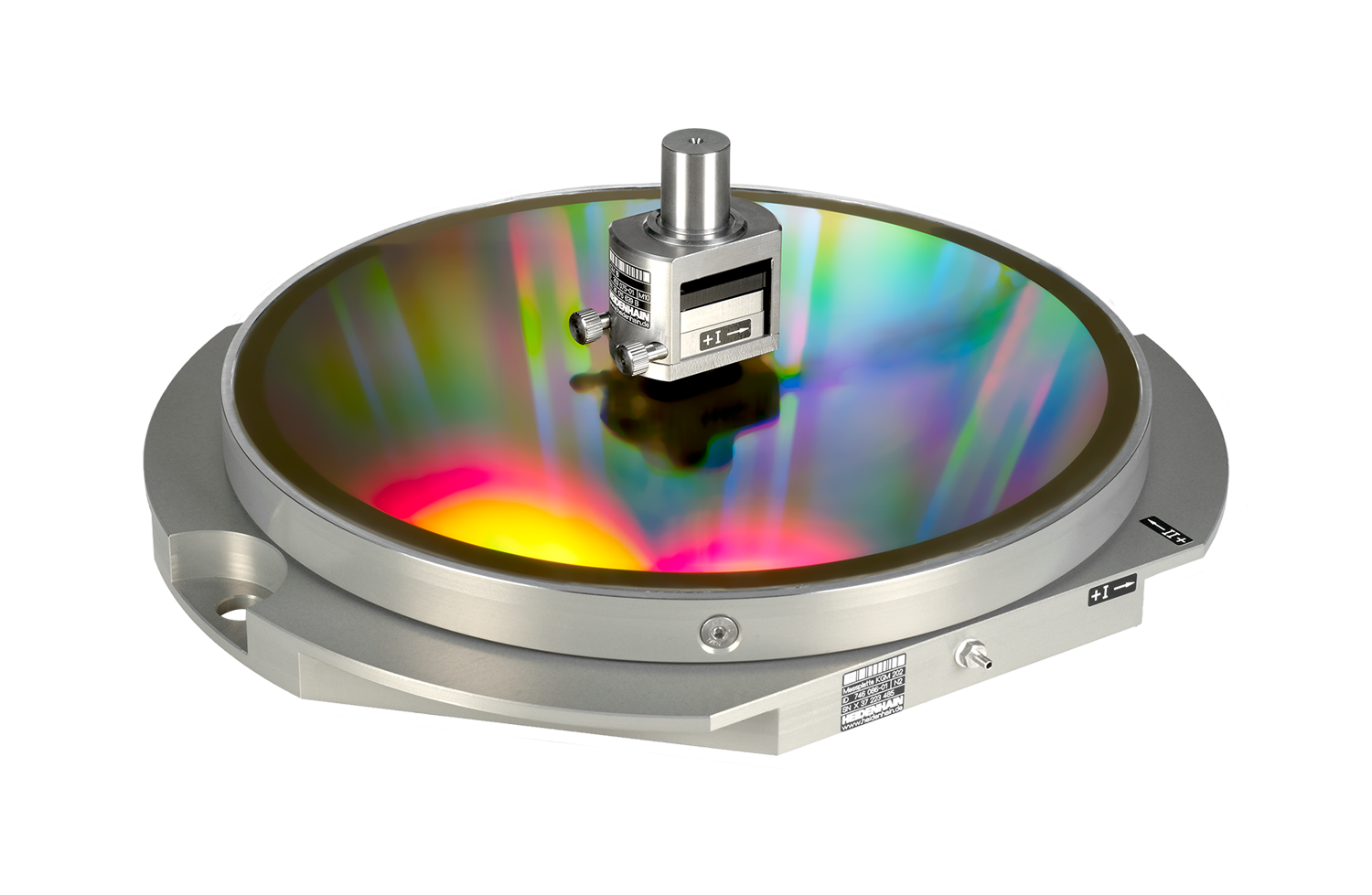

Sistemas de medida de retícula cuadriculada: serie KGM 200

El calor de fricción en el husillo de rosca de bolas influye en la precisión de posicionamiento, especialmente durante la medición indirecta solo en el servoaccionamiento. Los test de posicionamiento según ISO 230-3 permiten analizar el comportamiento térmico mediante un posicionamiento recurrente en dos puntos situados dentro de los límites del campo de medición.

La precisión y la repetibilidad del posicionamiento de una máquina herramienta se pueden calcular aproximándose a las posiciones preestablecidas. Al mismo tiempo, se pueden detectar los errores de guía perpendiculares a la dirección de desplazamiento del carro de la máquina herramienta.

Los datos calculados mediante el test de forma circular permiten sacar conclusiones sobre las causas de las desviaciones. Los test con radios grandes proporcionan información sobre la geometría de la máquina. Los test con radios pequeños sobre la precisión de regulación del control numérico ante aceleraciones elevadas de los ejes (radios: 0,1 mm a 115 mm).

En los test de forma libre, los sistemas de medida de la serie KGM 200 miden cualquier contorno recorrido realmente de las máquinas herramienta CNC en el plano de medición. A continuación, se puede evaluar el comportamiento dinámico de la máquina mediante el software ACCOM.
