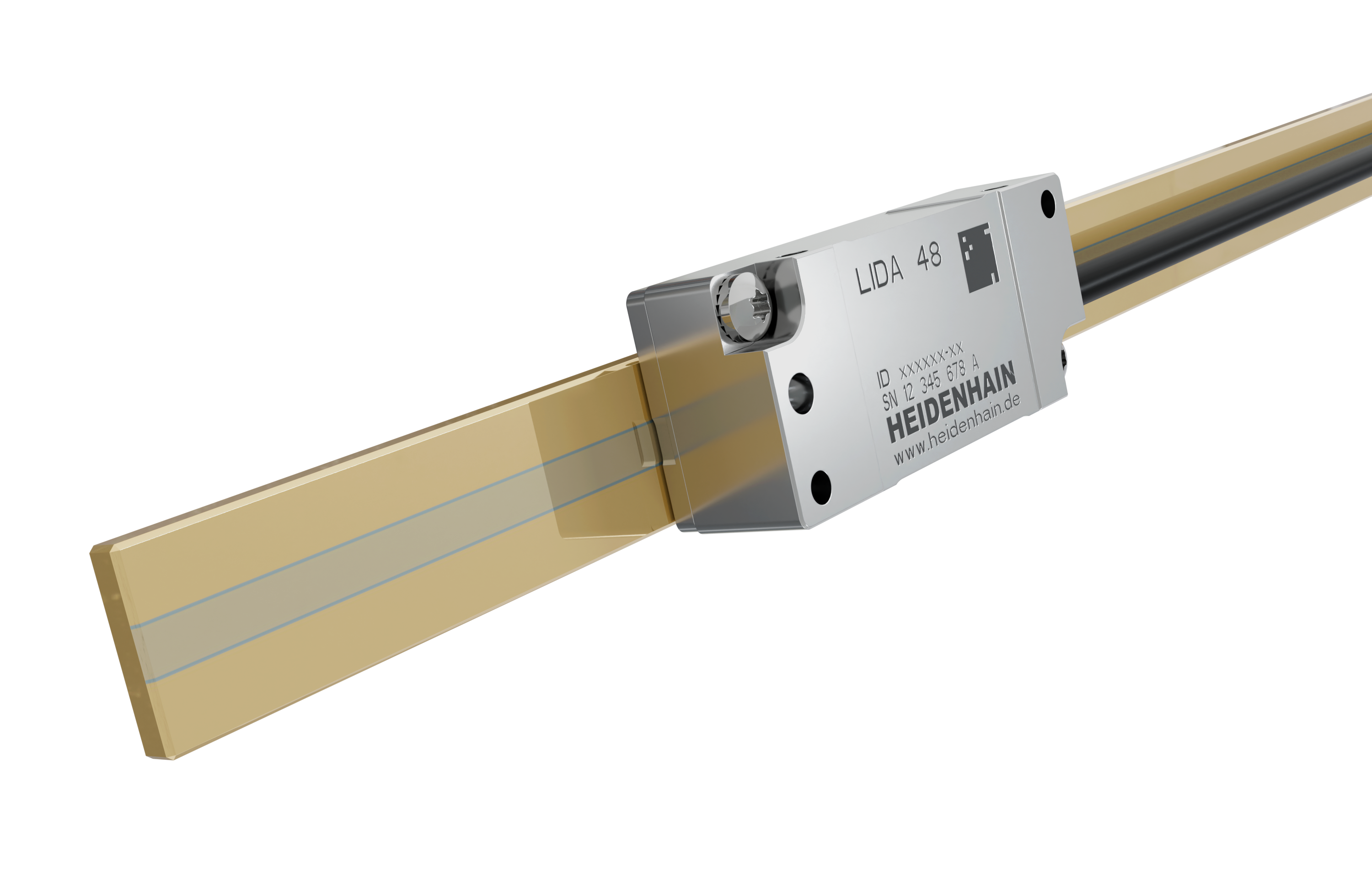

Serie LIDA 400

Sistema lineal de medida incremental de alta precisión

  • Para ejes lineales con velocidad de desplazamiento elevada
  • Longitud de medición de hasta 30 m
  • Conmutador límite
  • Versión con cinta de medida o regla
  • Diferentes posibilidades de montaje
  • Inmune a la suciedad
  • Interfaces: 1 Vpp, TTL

Longitudes de medición grandes

Los sistemas lineales de medida de esta serie están disponibles en diferentes versiones y longitudes de medición de hasta 30 m. El mayor reclamo de estos sistemas de medida es su excelente comportamiento dinámico, su gran fiabilidad y su alta e invariable precisión a lo largo de toda la longitud de medición.

Flexibilidad en la aplicación

El ámbito de aplicación de esta serie es muy versátil. Los sistemas de medida son robustos y precisos. Asimismo, permiten altas velocidades y longitudes de medición largas. Las versiones especiales de esta serie están disponibles para aplicaciones orientadas a la seguridad o su uso en vacío ultraalto.

Detección segura de la posición final

Los conmutadores límite permiten una detección segura y fiable de la posición final. Los conmutadores límite se accionan mediante diferentes imanes adhesivos. Esto permite el accionamiento selectivo del conmutador límite derecho o izquierdo.

Alta calidad de la señal constante

El SIC HSP 1.0 de HEIDENHAIN garantiza una señal de palpación de alta calidad constante. Si la amplitud de señal disminuye, el ASIC se ajusta aumentando la corriente del LED. De este modo, la forma de la señal se mantiene en caso de ensuciamiento. Al mismo tiempo, el componente de ruido permanece bajo en el tiempo.

Visualización de funciones integrada

Un LED multicolor en el cabezal captador permite comprobar directamente las señales de palpación y la señal de la marca de referencia. Gracias a ello, durante el funcionamiento es posible llevar a cabo un control rápido de las funciones y una evaluación cualitativa sin utilizar ningún otro recurso.

LIDA 400: sistema lineal de medida incremental de alta precisión

Variantes del producto

Los sistemas lineales de medida abiertos constan de un soporte de medida y un cabezal captador.En las listas, seleccione los dos componentes que correspondan. Si desea asesoramiento adicional, póngase en contacto con nuestro departamento de ventas por teléfono, correo electrónico o a través del formulario de contacto.

Soporte de medida
