Medición de desgaste basada en la IA con VT 122 y Visual Tool Check

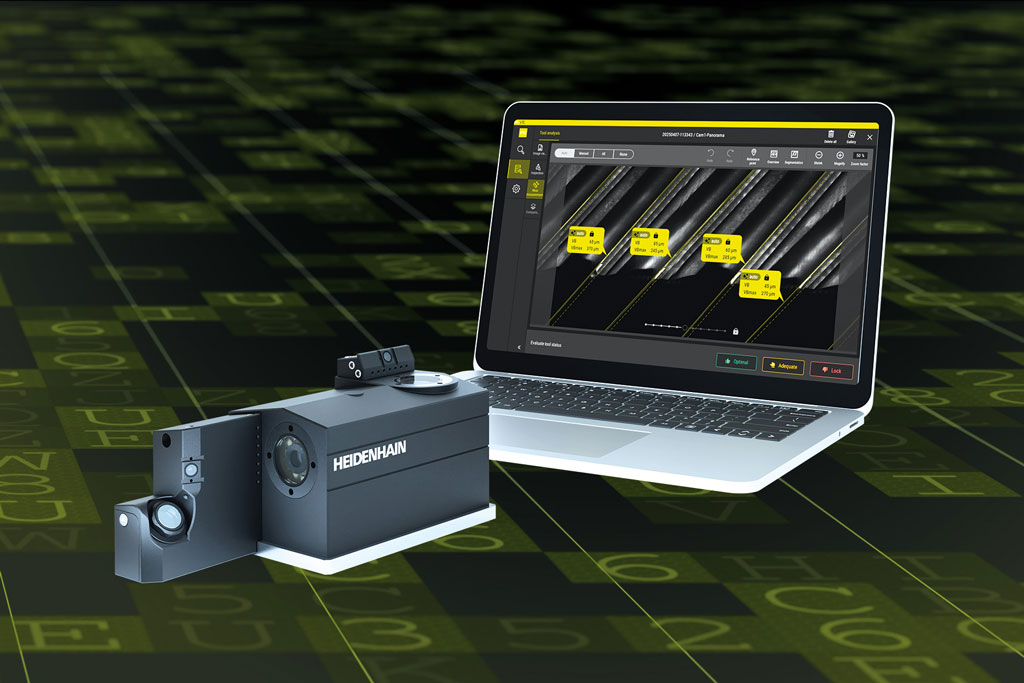

La cámara VT 122 y el software Visual Tool Check son un sistema de medida para la evaluación integral de herramientas. Un solo sistema realiza tres tareas: dispositivo de preajuste de herramientas, microscopio de herramientas e inspección visual de herramientas. La VT 122 crea alojamientos en la sala de máquinas integrados en el proceso de mecanizado. El software Visual Tool Check permite evaluar los alojamientos en la pantalla del control numérico o en un PC sin tener que pasar por un laboratorio de medición, todo gracias a la nueva versión 1.6 con medición del desgaste automatizada y basada en la inteligencia artificial.

Con el sistema compuesto por la cámara de medición VT 122 y el software Visual Tool Check, el usuario podrá sacar provecho de información concreta sobre el estado de las herramientas de su máquina. De este modo, podrá aprovechar de forma óptima la vida útil de las herramientas. Al mismo tiempo ganará en seguridad del proceso, ya que evitará daños en la herramienta, la pieza y la máquina, y aumentará la precisión del mecanizado al usar herramientas con geometrías intactas. La comprobación sin contacto de las herramientas ahorra en tiempo de inactividad al obtener imágenes directamente de la sala de máquinas a la pantalla del control numérico o de un PC durante el mecanizado.

La cámara VT 122 junto con la nueva versión 1.6 del software Visual Tool Check ofrecen una medición del desgaste basada en la inteligencia artificial que automatiza por completo los procesos que antes requerían intervención manual. La rápida documentación del proceso queda integrada a la perfección en los procesos de mecanizado y supone una ventaja decisiva no solo para los sectores aeroespacial y médico. El usuario controla totalmente la medición del desgaste basada en la IA de manera muy sencilla a través de los ciclos del VTC. El control numérico aproxima la herramienta frente a la cámara con el cabezal girando lentamente. De este modo, se obtiene una imagen panorámica de todas las cuchillas de la herramienta. A partir de esta imagen, el software Visual Tool Check 1.6 determina de forma totalmente automática el desgaste de las caras destalonadas.

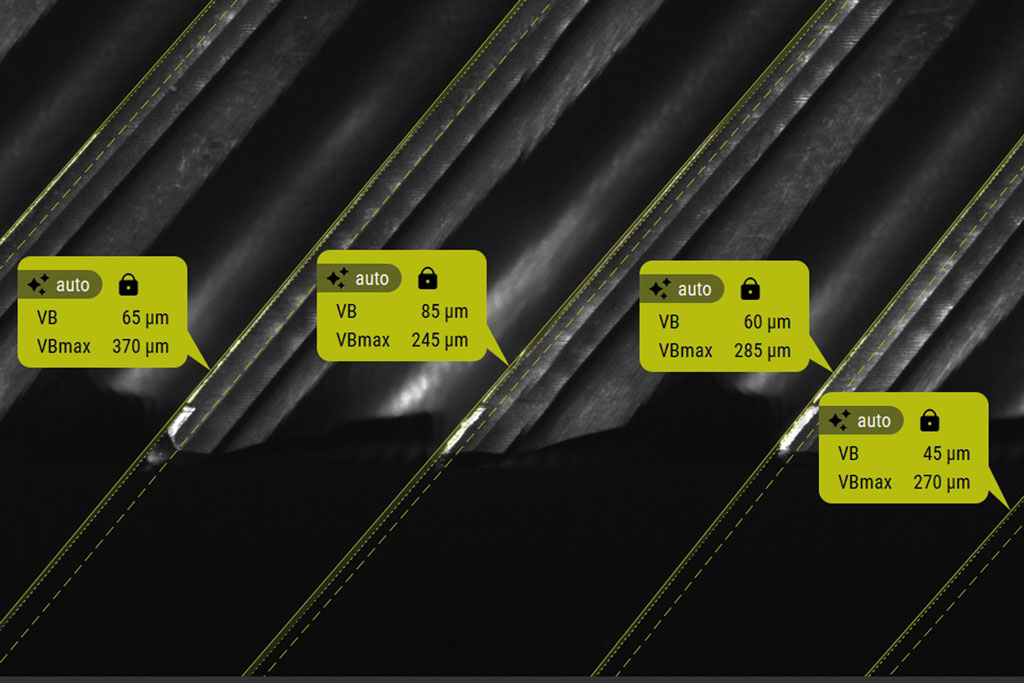

La visualización de los resultados basados en IA es sencilla y clara: cada cuchilla se analiza individualmente, se muestra el valor máximo y medio de la anchura de desgaste, y, por último, se guardan estos valores de forma automática. El usuario puede definir valores límite de aviso y bloqueo, visualizar el progreso del desgaste de sus herramientas y exportarlo en archivos CSV para evaluarlo más adelante. Por eso, el sistema de cámara de medición VT 122 junto con el nuevo software Visual Tool Check 1.6 de HEIDENHAIN son la primera solución para la medición automatizada del desgaste de herramientas para máquinas herramienta.
