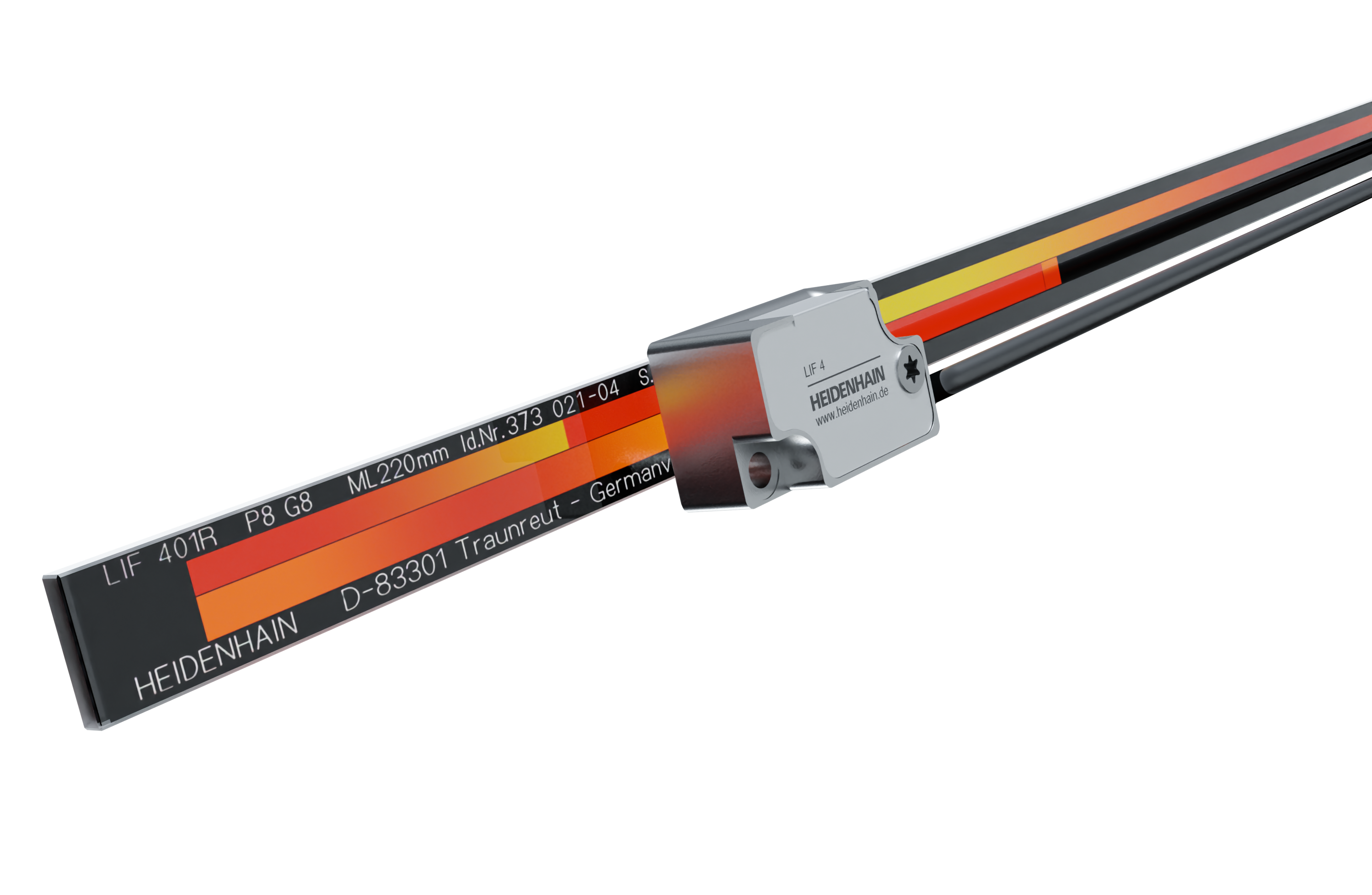

Serie LIF 400

Los periodos de señal pequeños suelen requerir unas tolerancias muy pequeñas para la distancia que va desde el cabezal captador hasta el soporte de medida. Gracias a su amplio rango de tolerancias de montaje, los sistemas lineales de medida abiertos de HEIDENHAIN son especialmente fáciles de montar. Las tolerancias apenas influyen en la calidad de las señales de salida.

Los sistemas lineales de medida LIF 400 están equipados con una retícula de fases y utilizan el principio de palpación interferencial. Destacan por utilizar pasos de medición pequeños sin renunciar a la máxima precisión. Además, la baja generación de calor en el cabezal captador evita las imprecisiones térmicas.

El SIC HSP 1.0 de HEIDENHAIN garantiza una señal de palpación de alta calidad constante. Si la amplitud de señal disminuye, el ASIC la ajusta aumentando la corriente del LED. De este modo, la forma de la señal se mantiene en caso de ensuciamiento. Al mismo tiempo, el componente de ruido permanece bajo en el tiempo.

Los sistemas de medida LIF 400 cuentan con características muy completas, por lo que se pueden utilizar universalmente. Su densidad de integración permite que estos sistemas de medida sean muy compactos y ligeros. El montaje de su soporte de medida resulta especialmente sencillo, ya que utiliza un adhesivo.

La función de Homing integrada permite la detección de la posición y, por tanto, una referenciación más rápida del sistema. Esto supone una clara ventaja, especialmente en el caso de ejes con recorridos largos. La función de límite integrada permite detectar la posición final de forma segura sin tomar ninguna otra medida.

Un LED multicolor en el conector permite comprobar directamente las señales de palpación y la señal de la marca de referencia. Gracias a ello, durante el funcionamiento es posible llevar a cabo un control rápido de las funciones y una evaluación cualitativa sin utilizar ningún otro recurso.
