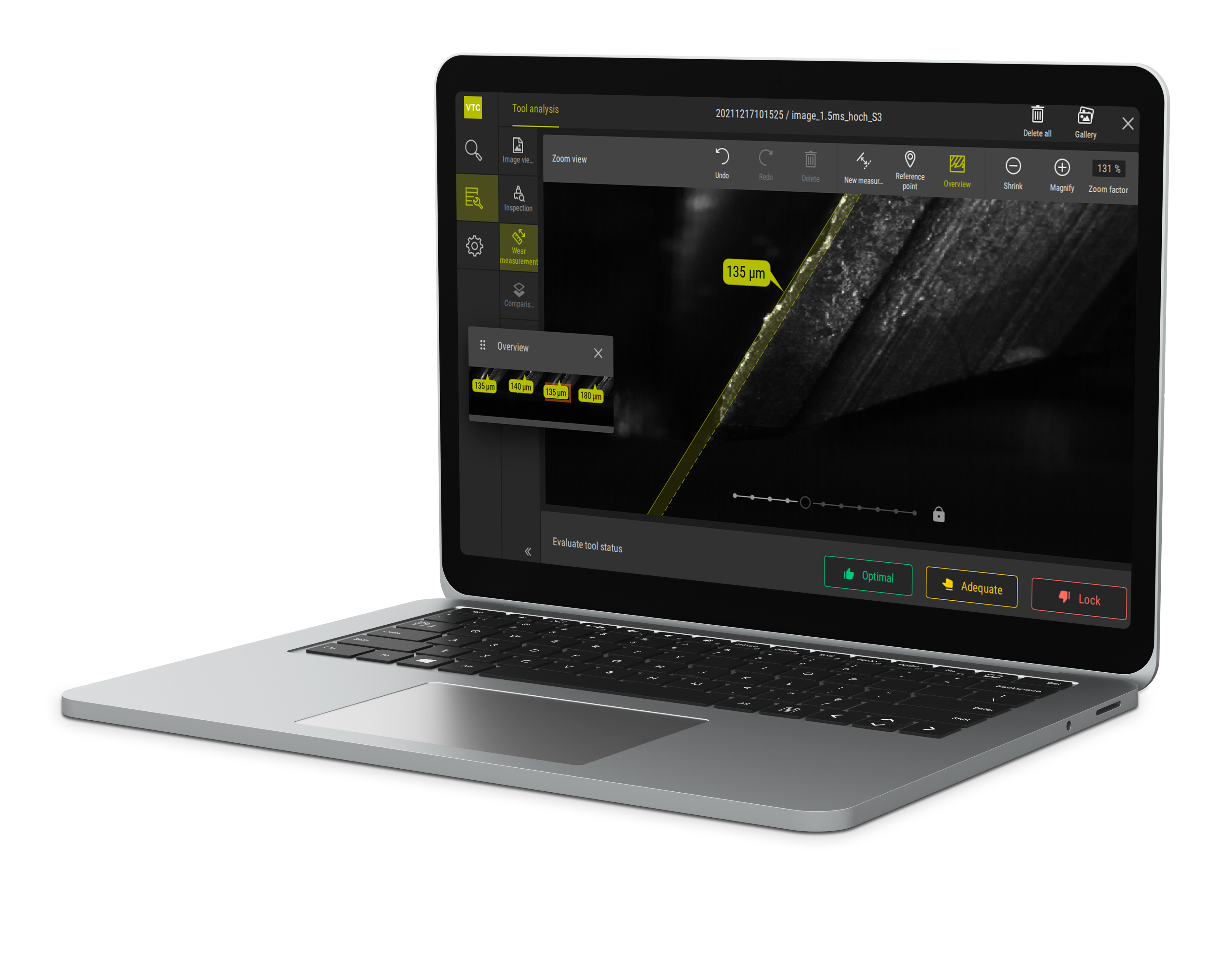

Tras capturar primeros planos de las cuchillas o imágenes panorámicas detalladas de todo el entorno de la herramienta, podrá determinar el nivel de desgaste de las caras destalonadas con el software. Genere informes de prueba para cada herramienta a partir de los valores de medición y bloquee las herramientas gastadas a través de la interfaz al control numérico.
Imágenes panorámicas de gran valor
Con las imágenes panorámicas de todo el entorno de la herramienta podrá reflejar virtualmente cuchillas individuales. De este modo, podrá comprobar intuitivamente las cuchillas y documentar el nivel de desgaste. Y extraer conclusiones importantes para la optimización de los parámetros de corte y los programas NC.
Definición del estado de la herramienta
Cree secuencias de imágenes y revíselas en el resumen de la inspección. Sobre todo en el caso de herramientas con una gran cantidad de cuchillas, podrá visualizar cada imagen de una secuencia en una ventana ampliada que le mostrará los detalles. Asimismo, podrá asignar un estado a las herramientas utilizando la función de semáforo y bloquear directamente en la tabla de herramientas de TNC las herramientas marcadas en rojo.
Documentación reproducible
El software Visual Tool Check permite lograr la misma posición de corte y el mismo ajuste de iluminación de la herramienta cuando se capturan imágenes repetidas. De este modo, también se pueden comparar imágenes capturadas a intervalos más espaciados. Esta solución de automatización facilita el control de herramientas y permite prescindir de la microscopía manual en el laboratorio.
Estructuración de la base de datos de imágenes
En el ciclo de captura, defina qué vistas debe crear la cámara. La captura de imágenes por parte del software se lleva a cabo de forma automatizada. La base de datos de imágenes se estructura según las denominaciones de la tabla de herramientas. Además, podrá agrupar las imágenes mediante un parámetro de ciclo según sus necesidades.
Comparar desgaste en secuencias de imágenes
En el modo de comparación, el software coloca imágenes de la misma cuchilla una al lado de la otra. De este modo, puede ver directamente el nivel de desgaste. Además, los cambios se superponen en un mapa térmico.
