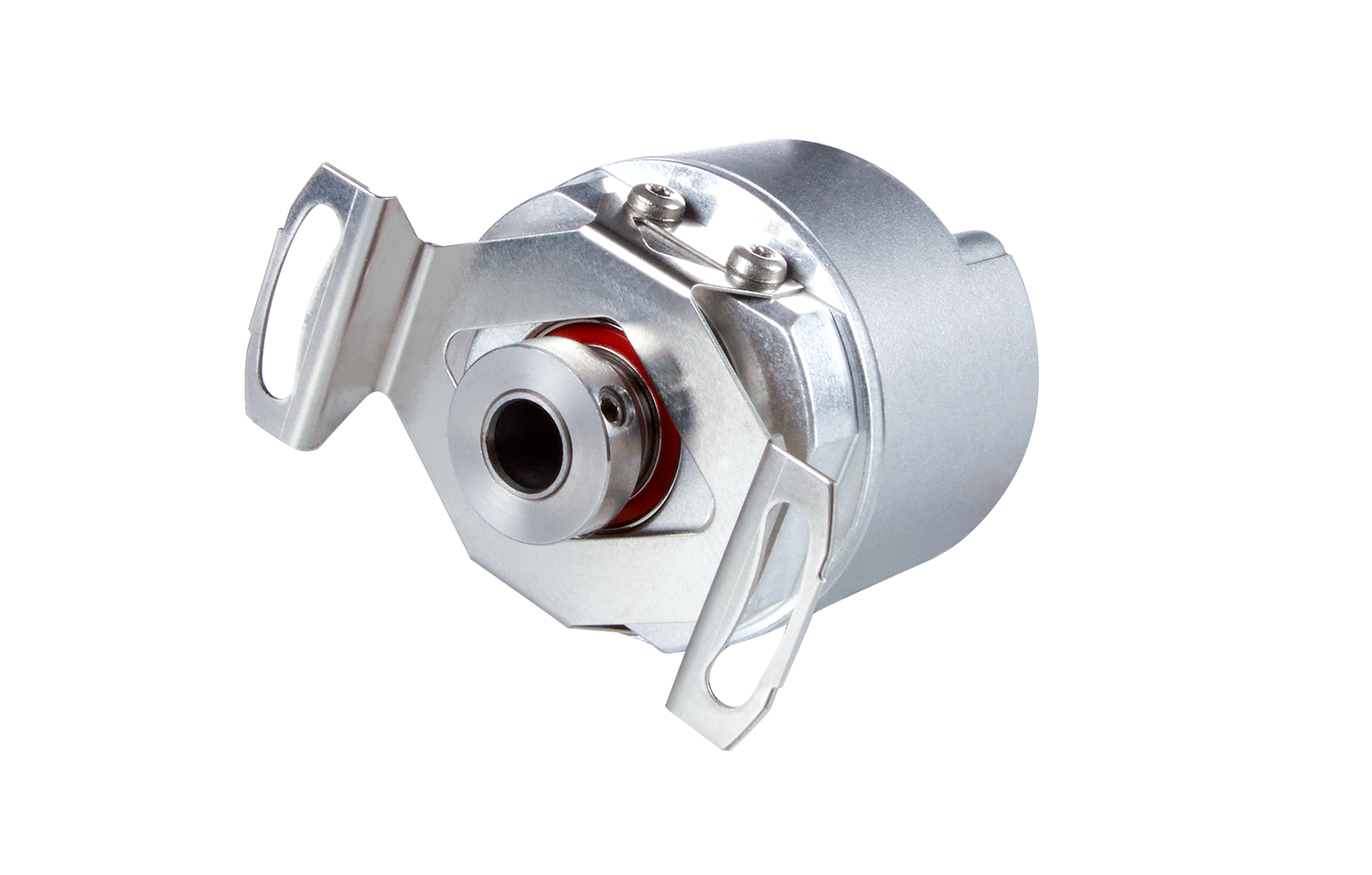

Series ECN 1000 y EQN 1000

Captador rotativo absoluto con rodamiento propio

  • Tolerancia axial elevada hasta ±0,5 mm
  • Eje hueco ciego Ø 6 mm
  • Precisión de posicionamiento de hasta ±60"
  • 8 388 608 posiciones/revolución
  • Función multivuelta hasta 4096 revoluciones
  • Temperatura de trabajo máx. 100 °C
  • Interfaces: EnDat y DRIVE-CLiQ
  • Diámetro del equipo ≈ 35 mm

Acoplamiento directo del eje

El eje hueco permite un acoplamiento directo de los ejes del captador rotativo y del cliente. No es necesario otro acoplamiento del rotor. Debido a la alta rigidez, la regulación cuenta con mayores anchos de banda. Al mismo tiempo, se reducen considerablemente las imprecisiones y el esfuerzo de montaje.

Posicionamiento preciso

Captador rotativo con rodamiento y acoplamiento estator garantizan una alta precisión constante en el tiempo. Gracias a los componentes óptimamente adaptados entre sí, se consiguen precisiones del sistema de hasta ±60 segundos angulares.

Acoplamiento flexible

El acoplamiento estator compara el juego entre el motor y el captador rotativo. De este modo, compensa eficazmente las imprecisiones. La inclinación y el juego axial de hasta ±0,5 mm también se compensan de forma fiable. Además, el acoplamiento estator facilita mucho el montaje en la superficie plana.

Diseño compacto

Gracias a un diámetro exterior de tan solo 35 mm, los captadores rotativos de esta serie ofrecen una alta fiabilidad y un diseño robusto en un tamaño muy reducido. Gracias a sus reducidas dimensiones, estos captadores rotativos son ideales para condiciones de instalación en espacios muy pequeños.

Variantes del producto

Encuentre el producto adecuado. Si desea asesoramiento adicional, póngase en contacto con nuestro departamento de ventas por teléfono, correo electrónico o a través del formulario de contacto.
¿Busca otras soluciones para su sector? El resumen de sectores le será de utilidad.
